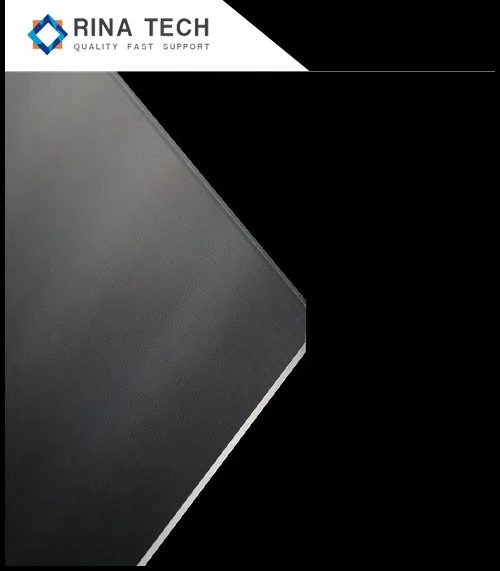

Placa guía de luz PP

Cómo funciona la placa guía de luz PP
(I) Método de propagación de la luz
Las placas guía de luz de PP utilizan principalmente los principios de reflexión total y refracción de la luz para lograr la propagación de la luz. Cuando la luz entra en la placa guía de luz desde la fuente de luz, dado que el índice de refracción de la placa guía de luz y el medio circundante (como el aire) es diferente, se produce una reflexión total dentro de la placa guía de luz y la luz continúa propagándose dentro de la placa guía de luz. Cuando la luz viaja a un área específica de la superficie de la placa guía de luz (como un punto o una microestructura), se produce refracción y parte de la luz se emite desde la superficie de la placa guía de luz.
(II) El mecanismo de realización de luminiscencia uniforme
Para lograr una emisión de luz uniforme, las guías de luz de PP suelen diseñarse con pequeños puntos u otras estructuras ópticas en la superficie inferior. La función de estas salidas es destruir las condiciones de reflexión total de la luz, de modo que la luz pueda dispersarse y refractarse en las salidas y propagarse en todas direcciones. Al diseñar razonablemente el tamaño, la forma, la densidad y las reglas de distribución de las salidas, el ángulo de dispersión y la intensidad de la luz se pueden controlar con precisión, de modo que la luz pueda emitirse uniformemente desde el frente de la placa guía de luz después de reflejarse y refractarse múltiples veces dentro de la placa guía de luz, logrando así un efecto luminoso uniforme. Al diseñar una placa guía de luz, se utilizará un software de simulación óptica para calcular con precisión en función de factores como el tipo de fuente de luz, el tamaño de la placa guía de luz y la uniformidad de brillo requerida para determinar los parámetros óptimos de la salida para lograr un efecto luminoso uniforme ideal.

Función de la placa guía de luz PP

1. Transmisión y orientación de la luz.
Principio: Utilizando la alta transmitancia de luz del material PP (normalmente 85%-92%) y la reflexión interna total, la luz de una fuente de luz (como un LED) se limita al interior de la placa guía de luz, lo que reduce la pérdida de luz durante la transmisión.
Diseño clave:
El borde de la placa guía de luz normalmente está acoplado a una fuente de luz (tal como una tira de LED). La luz de la fuente de luz ingresa al borde de la placa guía de luz en un ángulo casi-perpendicular y es guiada hacia el centro de la placa a través de una reflexión interna total.
El espesor de la placa suele ser de 0,5 a 10 mm. Las placas más delgadas requieren un moldeo por inyección de precisión para garantizar una transmisión de luz uniforme.
2. Difusión de la luz
Principio: Las microestructuras en la superficie de la placa (como puntos, prismas y conjuntos de microlentes) interrumpen la reflexión interna total, asegurando una emisión de luz uniforme desde la superficie de la placa guía de luz, evitando áreas brillantes u oscuras localizadas. Estructuras y funciones típicas:
Estructura de puntos: se imprimen o moldean por inyección-puntos con diferentes tamaños y densidades en la superficie inferior de la placa guía de luz. Cuanto más cerca de la fuente de luz, menor será la densidad y viceversa. Los puntos dispersan la luz, logrando una salida de luz uniforme.

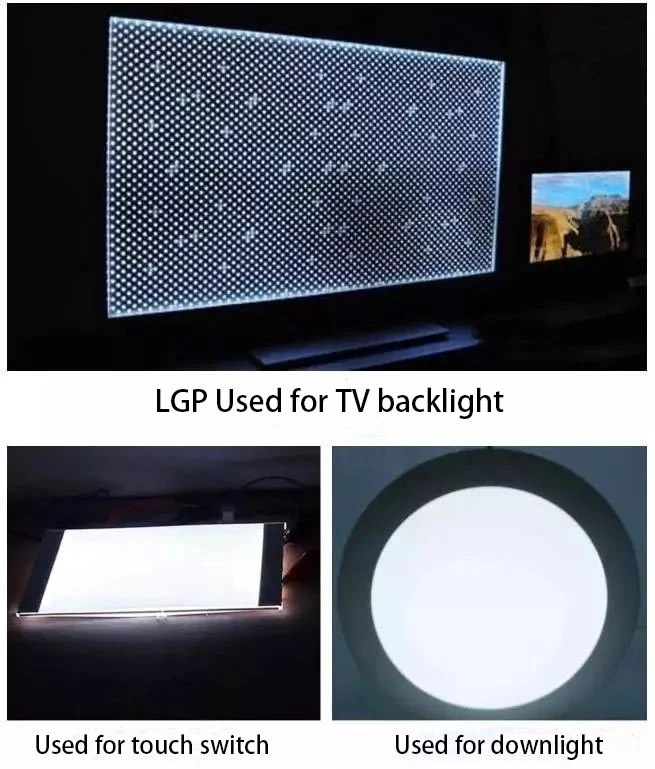

Estructura del prisma: Las franjas del prisma en la superficie ajustan el ángulo de salida de luz, mejorando el brillo frontal. Esto se usa comúnmente en aplicaciones que requieren luz concentrada (como retroiluminación de pantalla).
